¶ Prostorový přístroj
Pro měření teploty, vlhkosti a CO2 v místnosti a pro regulaci pokojové teploty a/nebo větrání. Vysoce kontrastní dotykový displej ePaper zajišťuje nejlepší čitelnost a intuitivní ovládání. Komunikace s regulátorem Climan probíhá pomocí protokolu Modbus RTU. +
¶ 1. Základní HW vlastnosti
| Napájení | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Příkon | 1VA / 0.5W |
| Komunikace | Modbus RTU |
| Měřicí rozsah CO2 | 0...2000 ppm ±50 ppm |
| Měřicí rozsah teploty | 0...50°C ±0.3 °C |
| Měřicí rozsah vlhkosti | 0...100% ±2 % |
| Ochranná třída IEC/EN | III, ochranné velmi nízké napětí (PELV) |
| Provozní podmínky | 0°C...50°C, relativní vlhkost 10%...95%, bez agresivní chlátek, kondenzujících par a mlh |
| Skladovací podmínky | -40°C...70°C, relativní vlhkost 10%...95%, bez agresivní chlátek, kondenzujících par a mlh |
| Krytí | IP30 |
| Instalace | Na zeď |
| Připojení | 0,25mm2...1,5mm2 |
| Rozměry | 86 x 86 x 23 mm |
| Váha | 170 g |
| Standard kvality | ISO 9001 |
| Prohlášení o shodě EU | CE označení |
¶ 2. Popis
Funkce prostorového přístroje je úzce spojena s provozními režimy nastavenými v regulátoru Climan. Z prostorového přístroje je možné ručně upravovat setpoint teploty, otáčky ventilátoru, případně zapnout / vypnout jednotku. Všechny tyto možnosti je možné povolit / zakázat v hlavním regulátoru, a to pro každý režim. Pokud je jednotka v hlavím regulátoru vypnuta, pak prostorový přístroj zobrazí pouze měřené hodnoty, a nemá aktivní žádný z ovládacích prvků.
- Aktuální měřená hodnota ppm (Pouze u varianty prostorového přístroje s měřením hladiny Co2)
- Aktuální měřená teplota
- Aktuální měřená vlhkost
- Symbol ventilátoru se zobrazí pouze pokud jsou ventilátory vzduchotechnické jednotky v chodu. Pokud je v aktuálním režimu povoleno uživatelsky měnit otáčky ventilátoru, může uživatel volit z několika možností, viz. 5),6),7)
- Režim ECO. Setpoint ventilátoru je nastaven na minimum.
- Ruční volba setpointu. Jde o rovnoměrné zvyšování mezi minimálním a maximálním setpointem ventilátoru nastaveným v hlavním regulátoru.
- Režim MAX. Setpoint ventilátoru je nastaven na maximum. Zůstane nastaven po uživatelsky stanovenou dobu, pak se setpoint ventilátorů přepne do předchozí hodnoty.
- Tlačítko On/Off je zobrazeno pouze pokud je v hlavním regulátoru povoleno, pak lze jednotku z prostorového přístroje úplně vypnout.
- Hodnota žádaného setpointu. Podle toho na jakou hodnotu jednotka reguluje, jde buďto o žádanou přiváděnou / prostorovou / odváděnou. Hodnotu lze měnit, pouze pokud je v hlavním regulátoru povolena funkce úpravy setpointu z prostorového přístroje.
- Jednotka je v režimu topení.
- Jednotka je v režimu chlazení.
- Jednotka má aktivní alarm.
- Zatím nevyužito.
¶ 3. Schéma zapojení
- GND
- 24V AC/DC
- MP-BUS komunikace
- GND
- 24V AC/DC
- Digitální vstup
- Modbus D-, B-
- Modbus D+, A+

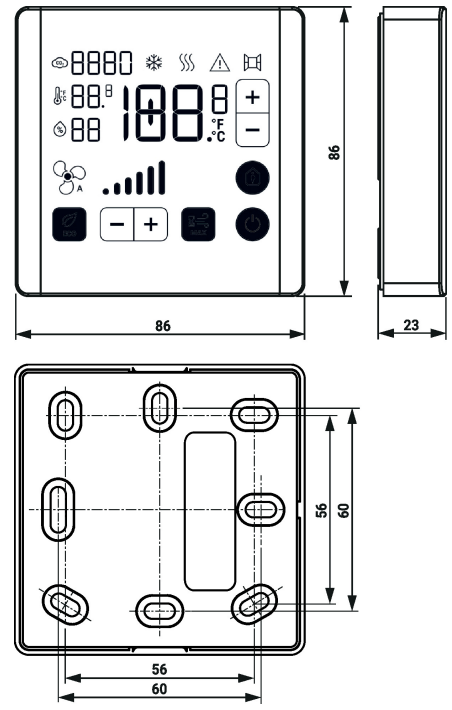

¶ 4. Montážní rozměry
