¶ IDENTIFIKACE JEDNOTKY CPV a CPX

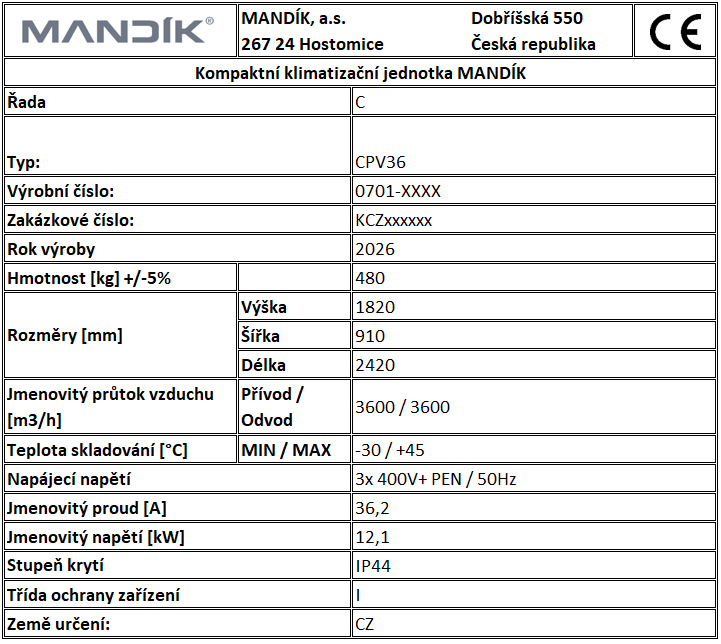

¶ IDENTIFIKAČNÍ ŠTÍTEK STROJE
Každá kompaktní jednotka je vybavena identifikačním štítkem jednotky. Tento štítek obsahuje základní identifikační údaje výrobce, označení jednotky, rok výroby, jmenovité parametry, třídu ochrany a další informace potřebné pro bezpečný provoz a servis. Hlavním cílem štítku je umožnit jednoznačnou identifikaci celého zařízení.
¶ UMÍSTĚNÍ IDENTIFIKAČNÍHO ŠTÍTKU STROJE
• Identifikační štítek stroje je umístěn na obslužných dveřích deskového rekuperátoru.
Identifikační štítek stroje musí být umístěn na přístupném a viditelném místě tak, aby bylo možné údaje na štítku přečíst při běžné kontrole, servisu nebo údržbě jednotky. Štítek nesmí být zakrytý, odstraněný, přelepený, poškozený ani jinak znehodnocený. V případě poškození nebo nečitelnosti identifikačního štítku musí provozovatel kontaktovat výrobce za účelem ověření identifikace jednotky a zajištění náhradního štítku.

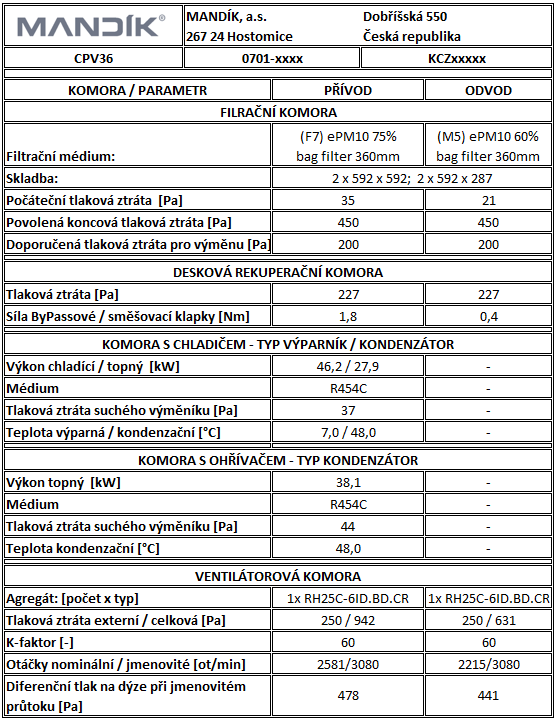

¶ VÝROBNÍ ŠTÍTEK KOMOR
Každá jednotka je osazena výrobním štítkem komor, který uvádí základní technické parametry jednotlivých komor. Tyto štítky slouží k rychlé orientaci při údržbě, servisu a vnitropodnikové evidenci, aniž by bylo nutné manipulovat s dokumentací celého zařízení.
A: Výrobní číslo
B: Určení druhu štítku PŘÍVOD / ODVOD. Jmenovitý vzduchový výkon
C: Informace k ventilátoru
• typ, tlak ztráty (externí, celková), K-faktor.
• otáčky v pracovním bodě / jmenovité,
• jmenovité hodnoty výkonu, napětí, proudu
D: Zakázkové číslo
E: Typová velikost jednotky
F: Stavební certifikát autorizované osoby
G: Informace k filtrům
• Typ, tlakové ztráty, skladba
H: Informace k ZZT
• tlakové ztráty
I: Informace ke chladiči
• výkon, průtok, médium
J: Informace k ohřívači
• výkon, průtok, médium
K: Tlaková ztráta klapky v koncové stěně
