¶ KLAPPENKAMMER UND STIRNWAND
¶ IDENTIFIKATION, MONTAGE UND INSTALLATION
Die Klappenkammer oder die Stirnwand enthält Jalousieklappen.
Wenn der Stellantrieb der Klappe zum Lieferumfang gehört, kann er auf Wunsch bereits werkseitig montiert werden. Andernfalls ist die empfohlene Montage in Abschnitt 5.28 MONTAGE DER STELLANTRIEBE beschrieben. Der elektrische Anschluss der Stellantriebe ist im Dokument „Installations- und Betriebshandbuch für das MSR-System“ beschrieben.
Die Klappenkammer oder die Stirnwand ist standardmäßig werkseitig mit Jalousieklappen ausgestattet.
Die Klappen können innerhalb oder außerhalb der Kammer angeordnet sein.

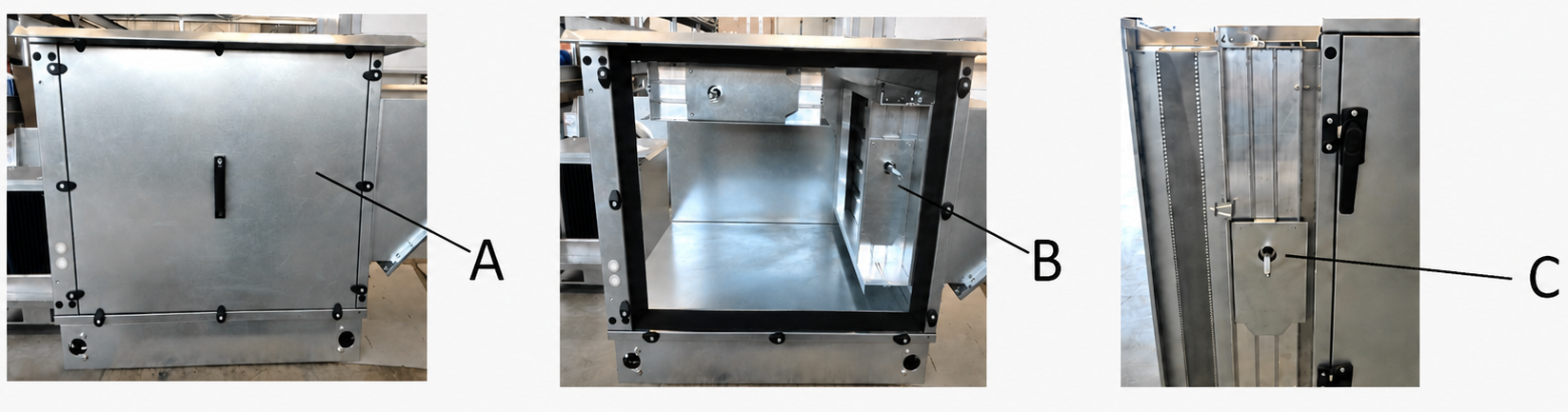

Der Zugang zu den Klappen ist in der folgenden Abbildung dargestellt:
A
Servicepaneel der Klappenkammer/innere Klappen der Stirnwand
Das Paneel kann mit einem Innensechskantschlüssel 5,0 mm demontiert werden
B
Innenraum der Kammer
Innere Klappen mit Halterungen für die Montage des Stellantriebs
C
Äußere Klappe der Stirnwand
Klappen mit Halterung für die Montage des Stellantriebs
¶ INBETRIEBNAHME
¶ MASSNAHMEN VOR DER INBETRIEBNAHME
| __________________ | __________________ | ||
|---|---|---|---|
| Auftragsnummer: | Benutzer: | ||
| Datum: | Inbetriebnehmer: | ||
| Projektname: | |||
| Seriennummer: | |||
| Adresse: | |||
| Datum der Erstinbetriebnahme: | Position: |
Maßnahmen für Klappenkammern und Stirnwände
| Nummer | Beschreibung der Servicemaßnahme | Maßnahme durchgeführt | Gemessener oder eingestellter Wert | Bemerkung | |
|---|---|---|---|---|---|
| JA | NEIN | ||||
| 1.01 | Kontrolle der Anordnung der Klappen gemäß der technischen Spezifikation des Geräts – innen/außen. | ||||
| 1.02 | Kontrolle der Befestigung der Klappen an der Tragkonstruktion. | ||||
| 1.03 | Kontrolle der freien Drehbewegung der Klappen. | ||||
| 1.04 | Kontrolle des vollständigen Schließens der Klappen. | ||||
| 1.05 | |||||
| 1.06 | |||||
| 1.07 | |||||
| 1.08 | |||||
| 1.09 | |||||
| 1.10 | |||||
| 1.11 | |||||
| 1.12 | |||||
| 1.13 | |||||
| 1.14 | |||||
| 1.15 | |||||
| 1.16 | |||||
| 1.17 |
Maßnahmen für Klappenkammern und Stirnwände – MSR
| Nummer | Beschreibung der Servicemaßnahme | Maßnahme durchgeführt | Gemessener oder eingestellter Wert | Bemerkung | |
|---|---|---|---|---|---|
| JA | NEIN | ||||
| 1.18 | Kontrolle der Montage und des Anschlusses der Stellantriebe gemäß den Montageanweisungen. | ||||
| 1.19 | |||||
| 1.20 | |||||
| 1.21 | |||||
| 1.22 | |||||
| 1.23 | |||||
| 1.24 | |||||
| 1.25 |
Sondermaßnahmen:
| Nummer | Beschreibung der Servicemaßnahme | Maßnahme durchgeführt | Gemessener oder eingestellter Wert | Bemerkung | |
|---|---|---|---|---|---|
| JA | NEIN | ||||
| 1.20 | |||||
| 1.21 | |||||
| 1.22 |
| In....................am.................... | |||
| ______________________ | ______________________ | ||
| Stempel und Unterschrift des Servicetechnikers: | Stempel und Unterschrift des bevollmächtigten Vertreters des Anlagenbetreibers | ||
| ______________________ | ______________________ | ||
| Nachname und Nummer des Servicetechnikers Nachname des bevollmächtigten Vertreters des Betreibers in Druckschrift | Nachname des bevollmächtigten Vertreters des Betreibers in Druckschrift. |
*Einen Wert nur eintragen, wenn eine Größe gemessen werden muss.
¶ MASSNAHMEN BEI DER INBETRIEBNAHME
¶ MASSNAHMEN BEIM ERSTEN START
Beim ersten Start ist insbesondere Folgendes zu kontrollieren:
Klappenkammer und Stirnwände:
• Korrekte Drehrichtung der Klappen; gegebenenfalls Umschalten des Schalters am Stellantrieb, siehe Abschnitt 5.28 MONTAGE DER STELLANTRIEBE
¶ BETRIEB UND WARTUNG
Detaillierte Betriebsanweisungen sowie Wartungs- und Serviceverfahren sind in den folgenden Abschnitten und in den Abschnitten zu den einzelnen Geräteteilen aufgeführt.
Die Blätter einer geöffneten Klappe müssen gegen selbsttätiges oder unbeabsichtigtes Schließen gesichert werden. Niemals Gliedmaßen zwischen die Blätter einer geöffneten Klappe halten; es besteht die Gefahr schwerer Verletzungen!
Es sind Verschmutzungen, mögliche Beschädigungen, die Beweglichkeit der Klappenblätter und insbesondere das korrekte Schließen der Klappe zu kontrollieren. Eventuelle Staubablagerungen mit einem Staubsauger entfernen; anschließend können die Oberflächen der Klappenblätter zusätzlich mit einem feuchten Tuch gereinigt werden. Die Kunststoffzahnräder der Klappen bestehen aus einem Material, das keine zusätzliche Schmierung erfordert. Bei Klappen mit Gestänge sind die erforderlichen Stellen des Hebelmechanismus mit Schmierspray zu schmieren. Befindet sich hinter der Klappe eine flexible Manschette, sind deren Dichtheit und Unversehrtheit zu prüfen; gegebenenfalls ist sie zu reinigen.
¶ INTERVALLE FÜR SERVICE- UND WARTUNGSMASSNAHMEN
| SERVICE- UND WARTUNGSMASSNAHMEN | ||||||||
|---|---|---|---|---|---|---|---|---|
| Kontrollmaßnahme | Gerät in Betrieb J/N* | Service-/Abhilfemaßnahme | Intervalle (Monate) | |||||
| ENDKLAPPEN, KLAPPENKAMMER UND KLAPPE DER STIRNWAND | 1 | 3 | 6 | 12 | ||||
| 01. | Kontrolle der freien Beweglichkeit der Klappen. | N | Reparatur/Austausch | ✓ | ||||
| 02. | Kontrolle der Klappen auf Verschmutzung. | N | Reinigung | ✓ |
* Betriebszustand des Geräts während der Kontrolle
